线缆揉捏型和挤管型工艺间隔

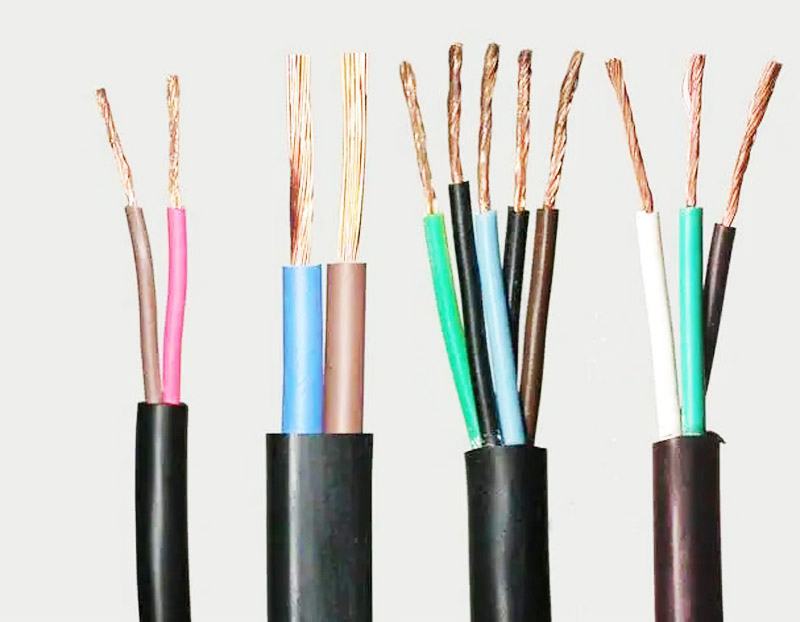

线缆出产所用模具,依据产品及工艺要求不同,芯模与模套的合作办法有三种,即揉捏、挤管、半挤。
(1)挤模是由无口模与恣意一种模套合作而成。挤出型模具是靠压力来完成产品的后定型,塑料经模具的揉捏,直接挤入线芯和缆芯,挤出的塑层结构严密巩固。塑料可嵌于线芯或缆芯的空隙内,与制品结合严密无隙,挤包层具有绝缘强度,外外表平坦润滑。可是,这种偏芯调理难,且易磨损,特别是当当线芯、缆芯曲折时,易构成塑层偏芯严峻;产品质量对模具依靠较大,挤塑对配模精度要求高,挤塑对配模精度要求高,揉捏线芯曲折功能差。
较后压力的巨细取决于模芯与套筒的合作角差,它影响到塑层质量和挤出产值;模芯、模套尺度也直接决议了挤出制品的几许形状尺度和外表质量。模具套塑部分孔径有必要考虑“胀大”后的解压和冷却缩短等归纳要素。关于模芯来说,孔径尺度也是十分严厉的。型心孔径过小,显着线芯或缆芯通构成揉捏偏疼。此外,因为揉捏模在揉捏模口中发生较大的反力,其揉捏产值也比揉捏模的低。所以,揉捏模一般只适用于小截面线芯或要求紧压紧.外型特别圆.线芯均匀,及挤塑拉拔比太小。现在,越来越多的挤塑模被用挤管或半挤管替代。
(2)挤管模是由长嘴型芯和恣意一种模套合作,将型芯嘴伸至与套口的水平,即构成挤管模。揉捏模是因为模具的效果,使揉捏塑料在揉捏成型后构成的管子,再经拉伸,包覆于电线电缆的线芯或缆芯上。
挤管模相关于揉捏模而言,有以下几个显着的长处:
1.挤管型充分利用了塑料的可伸缩性,塑料挤包层厚度是由型芯与模套之间构成的圆管厚度决议,它远大于包覆所需的塑层厚度,其出线速度随拉伸比的不同而有不同程度的进步,极大地进步挤出产值。
2.偏疼简略调理。均匀的揉捏层厚度,可节省资料。因为塑料是经过管材成型后进行拉伸成型,所以其径向挤包层厚度的均匀程度仅取决于模套的同心度,而不是由线芯偏芯或缆芯型弯构成的。
3.塑料在拉伸过程中发生定向效果,定向效果的成果使电线电缆力学强度添加,具有杰出的曲折功能,这关于揉捏结晶性高聚物具有重要意义,能够有效地改进产品的抗龟裂功能。
4.模具(模芯)与线芯或缆芯之间的空隙可有所增大,故磨损程度减轻以致根本消除,不光可防止线芯刮伤,还可大大延伸模具的运用寿命。
挤管:
内模具特色:前端管长显着,一般5mm以上。
外部模具特征:外模模口廊长十分短,一般在1mm以下。
下压调试:表里模口间隔0~2mm。
模具的挑选:绞合外径+(0.3~0.6)
外部模具挑选办法:模具内径+壁厚(一般挑选0.6)+外被厚度X2。
半挤型:
内模具特色:前端管长显着,一般为3~5毫米。
外部模具特征:外模模口廊长十分短,一般在1.5mm以下。
下压调试:表里模口间隔3~6mm。
模具的挑选:绞合外径+(0.2~0.5)
外模具的挑选:线材外径+(0.1~0.5)
外部模具的挑选:
适用性线材:没有阐明套管拔出织造线,且外表要求润滑,没有股纹.(如2547无股纹等),其它单芯环绕线。
外表特征:线体润滑,或外表有细微织造纹理;被内壁有显着的织造或环绕纹;50毫米是铜织造或绕制的线材不能被拉断。
揉捏力:
内部模具的特色:管的长度小于3mm或许没有长度。
一般外模具特色:一般外模廊长大于3mm。
二次压力模:外模廊长大于5mm的第二加压段,先进压力段为锥形段。
压下模的调试:表里模口间隔为10~30mm。
模具的挑选:绞合外径+(0.3~0.6)
常用外模具的挑选:线材外径+(0~0.2)
二次压力外模具挑选:线材外径+(0.3~0.8)
可用于电线:电源线或其它相似线材;二次压力外模适用于芯绞距较小的UL电线。
外型特征:线身润滑,长度为100mm以上,可防止线芯粘连。
塑线产品质量的好坏:塑件自身的质量.挤出机的功能.挤出温度.缩短线张力.
转速.芯线预热.塑料挤出后冷却.机头模具设计等许多要素有关,其间较首要的是塑料电线挤出工艺中较多的后定型设备-模口模模具的几许形状.结构设计与尺度.温度凹凸.压力巨细等直接决议电线加工的胜败。所以,任何塑料电线产品的模具设计、制造和保温办法,都一向遭到高度重视。
挤管的长处
1.快速揉捏。挤管模具充分利用了FEP树脂的可拉性,排料量是由芯-套间的环状截面积决议的,它远大于包在缆芯上的绝缘层厚度,因而,线速度能够依据不同的FEP拉伸比而进步。
2.制造线材时操作简略,偏疼调整简略,偏疼不太可能发生。它的径向厚度的均匀程度仅取决于模套的同心度,不会因为心线有任何方式的曲折而偏疼。
3.模芯内孔与芯线空隙大,减少了磨损,进步了模芯的运用寿命。
四、便于配模。因为型芯与型芯的孔隙较大,添加了型芯的通用性。同一套模具,经过调整拉力比,揉捏不同芯线直径,具有不同包复层厚度的绝缘层。
5.经过拉伸胶料进行定向拉伸,成果使结晶性高聚物FEP的FEP力学强度得到进步,能够有效地进步电线拉伸方向强度。
6.电线电缆的绝缘厚度能够很简略地操控。可经过调理牵引速度调理拉力比,改动和操控电线电缆绝缘层的厚度。
7.在某些特殊要求下可揉捏包得松,在芯线上构成一根松包的中空管,常常用于制造光纤。
挤管的缺陷
1.胶层细密程度较低。因为型芯和套筒间的夹角很小,使得塑料在揉捏过程中发生的压紧(紧)。为处理这一问题,可在挤出机中添加拉伸比,使分子摆放规整,然后进步塑层密实度。
2.塑料与线芯的粘接强度较低,这正是绝缘挤出中挤管不能广泛运用的首要原因。抽气法能进步塑料与线芯之间的粘结强度,当然,进步拉伸率也是有用的。
3.外表质量不如揉捏式圆整,成绳.绕包.织造等芯线的不均匀性往往暴露在护套外表外观上。如果是本地的模具设计,选模时,外表质量会进步,但总比不上揉捏式圆整。
4.依据线缆的不同结构及覆被资料的特色,加工过程中挑选的模具结构也会有所不同。
一般来说,电线电缆的绝缘或护套物料的临界剪切速率较高,所选用的模具结构较多为揉捏型或半挤管型。如:聚乙烯(PE)的临界剪切速率比聚全氟乙丙烯(FEP)高10倍多,所以当挤出加工成电线电缆覆被时,选用挤管模具。
