南洋YGZ-HF4,YNFFZ移动设备专用圆型软电缆  南洋YGZ-HF4圆型软电缆是什么?

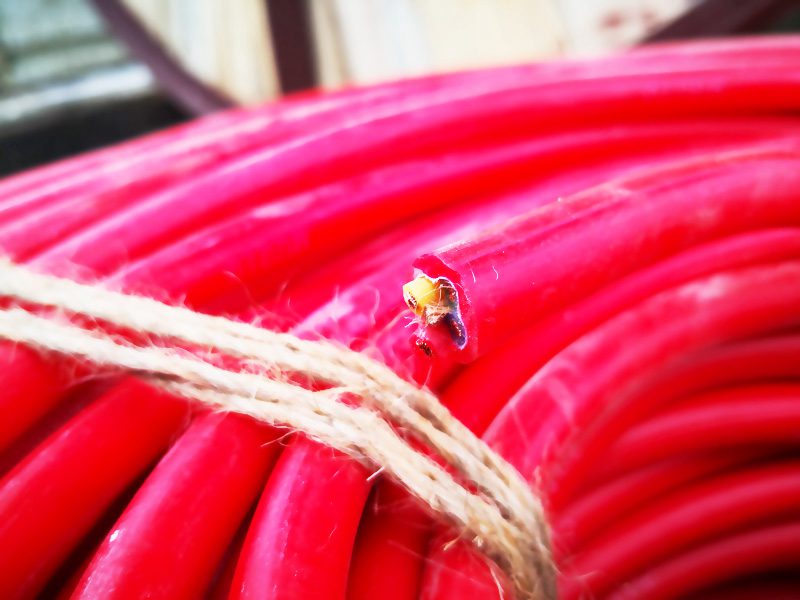

南洋YGZ-HF4圆型软电缆

一、履行规范:(企业规范)
二、产品用处:   适用于各种移动式电器设备电路的衔接。如起重机、行车等移动机械设备,可代用其它操控电缆及电力电缆。
三、出产规范:   线芯截面:操控软电缆0.5-4mm2 芯数:2-61芯;动力软电缆4-300mm2 芯数:1、2、3、4、3 1、3 2芯。
四、 产品类型、称号及特色:
类型 产品称号 产品特色 工作温度 T
YGZ 硅橡胶绝缘、护套操控圆型软电缆 杰出的耐热性、耐油性、抗老化性和柔软性 -60~180℃
YGZ-HF4 氟塑料绝缘、硅橡胶护套操控圆型软电缆 -60~180℃
YNFFZ 丁腈绝缘、护套操控圆型软电缆 -20~105℃
YGC 硅像胶绝缘、护套电力圆型软电缆 -60~180℃
YNFFC 丁腈绝缘、护套电力圆型软电缆 -20~105℃
注:“Z”表明沟通额外电压为450/750V及以下的操控电缆;“C”表明沟通额外电压为0.6/1KV及以下的电力电缆;屏蔽加“P”表明;电缆需加钢丝抗拉力加“11”表明,如:YGCP11。

五、电缆参阅外径:
型 号 规范截面 (mm2) 外径 Max OD(mm)
3 4 5 6 7 8 10 12 14
YGZ, YGZ-HF4 1.0 10.4 11.6 12.3 12.8 13.3 15.2 16.5 17.3 17.8
1.5 12.3 12.7 13.7 14.1 15.8 17.0 18.6 19.2 20.9
2.5 13.6 15.4 16.0 16.8 17.7 19.1 20.9 22.6 23.6
YFFZ 1.0 9.8 10.4 11.5 12.1 12.8 13.8 14.6 16.3 16.0
1.5 11.5 12.3 13.1 13.6 14.2 15.9 16.2 17.5 18.9
2.5 12.9 14.5 15.5 15.9 16.5 17.4 18.8 21.0 21.6
型 号 Type 芯数 外径 Max OD(mm)
6 10 16 25 35 50 70 95 120
YGC 3 16.1 22.0 25.8 30.4 33.7 38.2 41.5 45.6 50.0
4 18.6 23.1 28.9 33.2 37.6 42.2 45.9 50.1 55.4
YFFC 3 15.7 19.5 22.2 28.0 30.5 35.3 39.0 43.1 48.8
4 17.6 20.6 25.3 30.4 33.9 39.0 43.2 48.6 53.1
